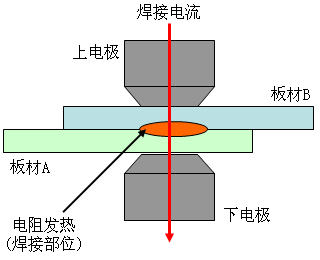

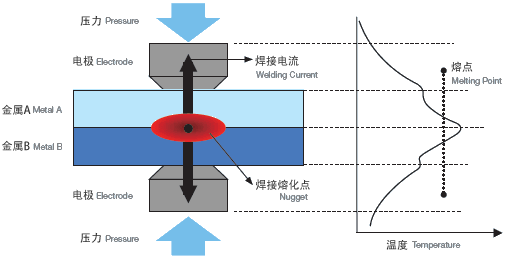

◆ 電阻焊接模式與電阻焊接時的溫度分布

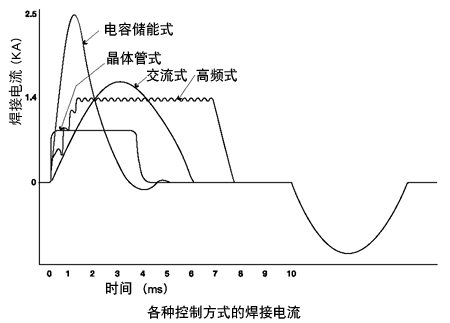

◆ 電阻焊接電源的種類及特長

焊接電源是指控制焊接電流的裝置。根據控制方式可分爲高頻式、晶體管式
、電容儲能式、交流式四類、對應於多種多樣的焊接物
。

◆ 焊接事例

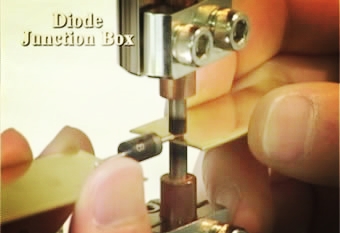

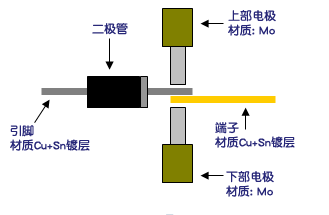

二極管與端子闆的焊接

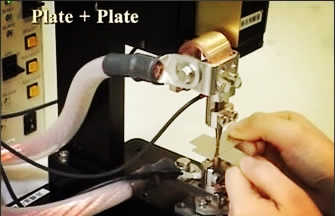

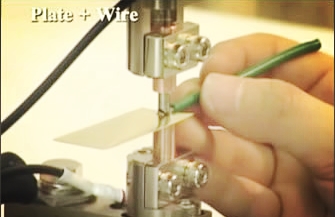

闆材與闆材的焊接

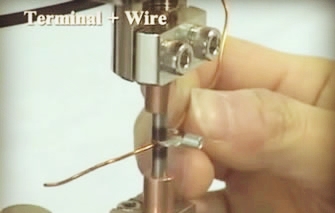

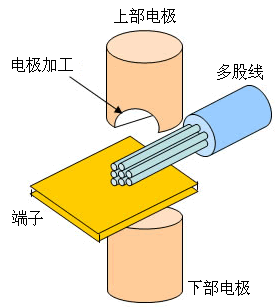

多股線的焊接

制造電子機器時會經常用到多股線與端子的焊接。爲瞭不使芯線飛散而将電極加工成半圓形的溝槽狀。多股芯線焊接的同時與端子焊接在一起

漆包線的焊接

馬達的端子、U型端子與漆包線的焊接(熔接)。電極使用電阻高而發熱的鎢、钼等金屬。焊接電流採用兩段通電方式，首先使用予通電将絕緣漆熔化掉，然後利用主通電段将芯線與端子焊接在一起。U型端子也有挾住芯線利點。馬達以外也有繼電器、變壓器等的漆包線的焊接。

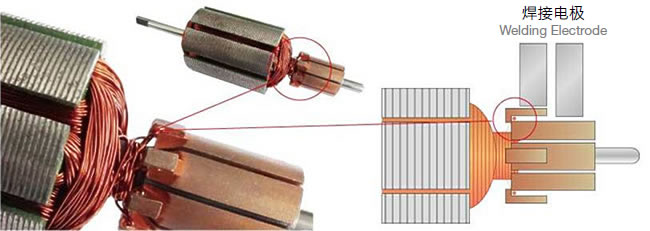

馬達線圈和U型銅端子的焊接

高電流、長時間通電實現大型馬達端子的焊接。

電子産品：如LED，二極管
，繼電器，開關器件等的焊接

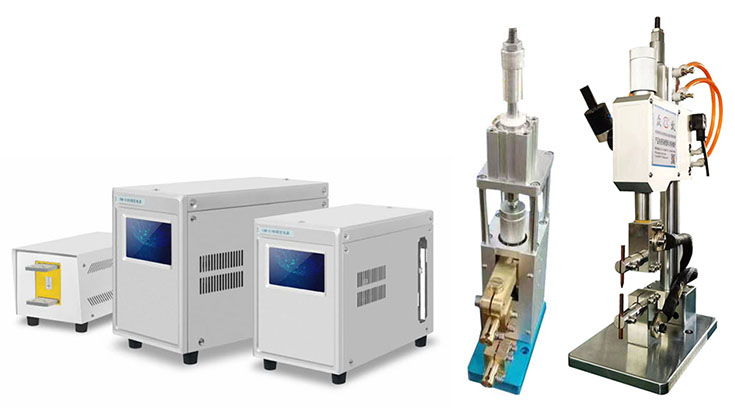

◆ 規格參數與性能特點

● 逆變頻率爲4KHZ，時間控制精度爲250us，能達到精密化的焊接效果

● 初級定電流和次級定電流兩種控制方式

● 可編程*多128套焊接規範

● 兩段帶獨立緩升緩降的加熱過程並且顯示實時的焊接電流波形

● 多輸出輸入I/O接口，更好的應用於自動化場景

● 焊點計數、工件數、裝箱數、電極修模計數等計數系統，方便産量管理

● 485通訊及BCD碼控制功能：可外接工控機、PLC等設備

● 焊接規範工藝參數複制功能，方便快速的設置規範參數

● 權限功能，三級用戶密碼權限管理，方便質量管理

● 記錄存儲焊接電流、時間、網壓、規範号、焊接結果等支持USB數據導出

● 報警記錄功能，方便查閱曆史報警信息

● 電流控制精度5‰
